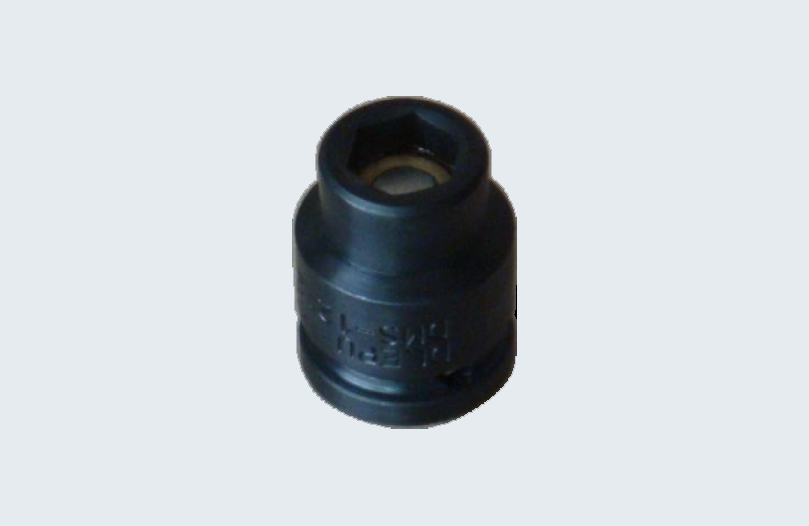

1/4” Square Drive Single Hexagonal Impact STANDARD Sockets
Part No. | A/F Size | Socket End Dia | Drive End Dia | Approx. OAL |
DMI0606 | 6 | 10.3 | 12.4 | 22 |
DMI0607 | 7 | 11.6 | 12.4 | 22 |
DMI0608 | 8 | 12.8 | 12.8 | 22 |
DMI0609 | 9 | 14 | 14 | 22 |
DMI0610 | 10 | 15.3 | 15.3 | 22 |
DMI0611 | 11 | 16.6 | 16.6 | 22 |
DMI0612 | 12 | 17.8 | 17.8 | 22 |
DMI0613 | 13 | 19 | 19 | 22 |
DMI0614 | 14 | 20.4 | 20.4 | 22 |
1/4” Square Drive Single Hexagonal Impact Deep Sockets
Part No. | A/F Size | Socket End Dia | Drive End Dia | Broach Depth | BC Depth | Approx. OAL |
DMI0606D | 6 | 10.3 | 12.4 | 8 | 41 | 50 |
DMI0607D | 7 | 11.6 | 12.4 | 8 | 41 | 50 |
DMI0608D | 8 | 12.8 | 12.8 | 9.5 | 41 | 50 |
DMI0609D | 9 | 14 | 14 | 9.5 | 41 | 50 |
DMI0610D | 10 | 15.3 | 15.3 | 10.5 | 41 | 50 |
DMI0611D | 11 | 16.6 | 16.6 | 10.5 | 41 | 50 |
DMI0612D | 12 | 17.8 | 17.8 | 12.5 | 41 | 50 |
DMI0613D | 13 | 19 | 18 | 12.5 | 41 | 50 |
DMI0614D | 14 | 20.4 | 20.4 | 15 | 41 | 50 |
3/8 “Square Drive Single Hexagonal Impact STANDARD Sockets
Part No. | A/F Size | Socket End Dia | Drive End Dia | Approx. OAL |
DMI1008 | 8 | 13.9 | 17.5 | 30 |
DMI1010 | 10 | 16.4 | 17.5 | 30 |
DMI1011 | 11 | 17.7 | 19 | 30 |
DMI1012 | 12 | 19 | 19 | 30 |
DMI1013 | 13 | 20 | 20 | 30 |
DMI1014 | 14 | 21.4 | 21.4 | 30 |
DMI1015 | 15 | 22.7 | 22.7 | 30 |
DMI1017 | 17 | 25 | 25 | 30 |
DMI1018 | 18 | 26.4 | 26.4 | 30 |
DMI1019 | 19 | 27.7 | 27.7 | 30 |
3/8" Square Drive Single Hexagonal Impact Deep Sockets
Part No. | A/F Size | Socket End Dia | Drive End Dia | Broach Depth | BC Depth | Approx. OAL |
DMI1008D | 8 | 13.9 | 17.5 | 9.5 | 42 | 54 |
DMI1010D | 10 | 16.4 | 17.5 | 10.5 | 42 | 54 |
DMI1011D | 11 | 17.5 | 19 | 10.5 | 42 | 54 |
DMI1012D | 12 | 19 | 19 | 12.5 | 42 | 54 |
DMI1013D | 13 | 20 | 20 | 12.5 | 42 | 54 |
DMI1014D | 14 | 12.4 | 21.4 | 15 | 48 | 60 |
DMI1015D | 15 | 22.7 | 22.7 | 15 | 48 | 60 |
DMI1017D | 17 | 25 | 25 | 17 | 54 | 66 |
DMI1018D | 18 | 26.4 | 26.4 | 17 | 54 | 66 |
DMI1019D | 19 | 27.7 | 27.7 | 19 | 54 | 66 |
1/2 “Square Drive Single Hexagonal Impact STANDARD Socket
Part No. | A/F Size | Socket End Dia | Drive End Dia | Approx. OAL |
DMI1208 | 8 | 15 | 25 | 40 |
DMI1209 | 9 | 15 | 25 | 40 |
DMI1210 | 10 | 16 | 26 | 40 |
DMI1211 | 11 | 18 | 26 | 40 |
DMI1212 | 12 | 19 | 26 | 40 |
DMI1213 | 13 | 22 | 26 | 40 |
DMI1214 | 14 | 23 | 26 | 40 |
DMI1215 | 15 | 24 | 26 | 40 |
DMI1216 | 16 | 25 | 26 | 40 |
DMI1217 | 17 | 26 | 26 | 40 |
DMI1218 | 18 | 27 | 27 | 40 |
DMI1219 | 19 | 29 | 29 | 40 |
Part No. | A/F Size | Socket End Dia | Drive End Dia | Approx. OAL |
DMI1220 | 20 | 30 | 30 | 40 |
DMI1221 | 21 | 31 | 31 | 40 |
DMI1222 | 22 | 33 | 33 | 40 |
DMI1223 | 23 | 34 | 34 | 42 |
DMI1224 | 24 | 35 | 35 | 42 |
DMI1225 | 25 | 37 | 37 | 44 |
DMI1226 | 26 | 38 | 36 | 48 |
DMI1227 | 27 | 39 | 36 | 48 |
DMI1228 | 28 | 41 | 36 | 48 |
DMI1229 | 29 | 42 | 38 | 50 |
DMI1230 | 30 | 43 | 38 | 50 |
DMI1232 | 32 | 47 | 38 | 50 |
1/2” Square Drive Single Hexagonal Impact Deep Sockets
Part No. | A/F Size | Socket End Dia | Drive End Dia | Broach Depth | BC Depth | Approx. OAL |
DMI1208D | 8 | 15 | 25 | 8 | 64 | 82 |
DMI1209D | 9 | 15 | 25 | 8 | 64 | 82 |
DMI1210D | 10 | 16 | 26 | 8 | 64 | 82 |
DMI1211D | 11 | 18 | 26 | 9 | 64 | 82 |
DMI1212D | 12 | 19 | 26 | 10 | 64 | 82 |
DMI1213D | 13 | 22 | 26 | 10 | 64 | 82 |
DMI1214D | 14 | 23 | 26 | 12 | 64 | 82 |
DMI1215D | 15 | 24 | 26 | 12 | 64 | 82 |
DMI1216D | 16 | 25 | 26 | 12 | 64 | 82 |
DMI1217D | 17 | 26 | 26 | 14 | 64 | 82 |
DMI1218D | 18 | 27 | 27 | 14 | 64 | 82 |
DMI1219D | 19 | 29 | 29 | 14 | 64 | 82 |
Part No. | A/F Size | Socket End Dia | Drive End Dia | Broach Depth | BC Depth | Approx. OAL |
DMI1220D | 20 | 30 | 30 | 14 | 64 | 82 |
DMI1221D | 21 | 31 | 31 | 16 | 64 | 82 |
DMI1222D | 22 | 33 | 33 | 16 | 72 | 90 |
DMI1223D | 23 | 34 | 34 | 16 | 72 | 90 |
DMI1224D | 24 | 35 | 35 | 17 | 72 | 90 |
DMI1225D | 25 | 37 | 37 | 19 | 72 | 90 |
DMI1226D | 26 | 38 | 36 | 20 | 72 | 90 |
DMI1227D | 27 | 39 | 36 | 20 | 72 | 90 |
DMI1228D | 28 | 41 | 36 | 20 | 72 | 90 |
DMI1229D | 29 | 42 | 38 | 20 | 72 | 90 |
DMI1230D | 30 | 43 | 38 | 22 | 72 | 90 |
DMI1232D | 32 | 47 | 38 | 22 | 72 | 90 |

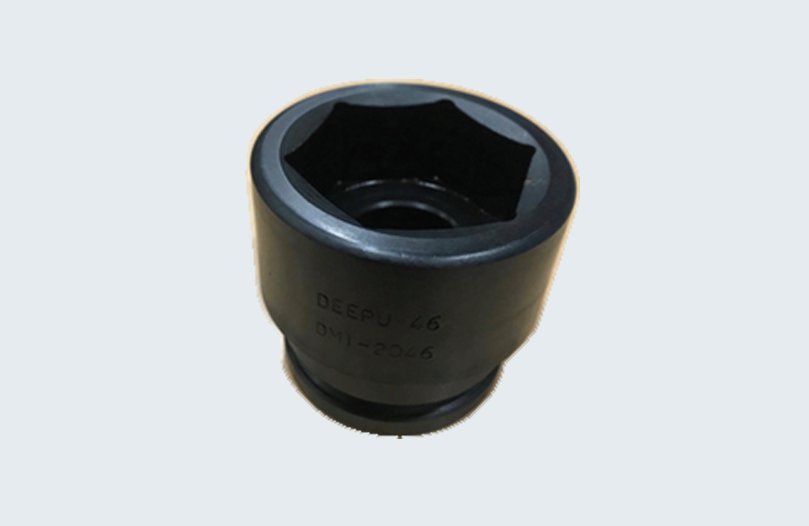

3/4 “Square Drive Single Hexagonal Impact STANDARD Socket
Part No. | A/F Size | Socket End Dia | Drive End Dia | Approx. OAL |
DMI2017 | 17 | 30 | 43 | 48 |
DMI2019 | 19 | 32 | 43 | 48 |
DMI2020 | 20 | 33 | 43 | 48 |
DMI2021 | 21 | 34 | 43 | 48 |
DMI2022 | 22 | 36 | 43 | 48 |
DMI2023 | 23 | 38 | 43 | 48 |
DMI2024 | 24 | 40 | 43 | 48 |
DMI2027 | 27 | 43 | 45 | 48 |
DMI2030 | 30 | 47 | 45 | 52 |
DMI2032 | 32 | 50 | 45 | 52 |
DMI2036 | 36 | 54 | 45 | 55 |
DMI2038 | 38 | 58 | 45 | 55 |
DMI2041 | 41 | 61 | 48 | 60 |
DMI2046 | 46 | 67 | 48 | 60 |
DMI2050 | 50 | 73 | 48 | 65 |
DMI2055 | 55 | 82 | 50 | 70 |
DMI2060 | 60 | 88 | 50 | 75 |
3/4” Square Drive Single Hexagonal Impact Deep Sockets
Part No. | A/F Size | Socket End Dia | Drive End Dia | Broach Depth | BC Depth | Approx. OAL |
DMI2017D | 17 | 30 | 43 | 14 | 50 | 75 |
DMI2019D | 19 | 32 | 43 | 14 | 50 | 75 |
DMI2020D | 20 | 33 | 43 | 14 | 50 | 75 |
DMI2021D | 21 | 34 | 43 | 16 | 50 | 75 |
DMI2022D | 22 | 36 | 43 | 16 | 50 | 75 |
DMI2023D | 23 | 38 | 43 | 16 | 50 | 75 |
DMI2024D | 24 | 40 | 43 | 17 | 50 | 75 |
DMI2027D | 27 | 43 | 45 | 17 | 50 | 75 |
DMI2030D | 30 | 47 | 45 | 19 | 55 | 80 |
DMI2032D | 32 | 50 | 45 | 19 | 55 | 80 |
DMI2036D | 36 | 54 | 45 | 22 | 60 | 85 |
DMI2038D | 38 | 58 | 45 | 24 | 65 | 90 |
DMI2041D | 41 | 61 | 48 | 24 | 65 | 90 |
DMI2046D | 46 | 67 | 48 | 24 | 65 | 90 |
DMI2050D | 50 | 73 | 48 | 25 | 70 | 95 |
DMI2055D | 55 | 82 | 50 | 28 | 85 | 110 |
DMI2060D | 60 | 88 | 50 | 30 | 85 | 110 |
1" Square Drive Single Hexagonal Impact STANDARD Socket
Part No. | A/F Size | Socket End Dia | Drive End Dia | Approx. OAL |
DMI2519 | 19 | 40 | 54 | 54 |
DMI2522 | 22 | 40 | 54 | 54 |
DMI2524 | 24 | 41 | 54 | 54 |
DMI2527 | 27 | 46 | 54 | 58 |
DMI2530 | 30 | 49 | 54 | 58 |
DMI2532 | 32 | 51 | 54 | 58 |
DMI2536 | 36 | 57 | 57 | 62 |
DMI2538 | 38 | 62 | 58 | 62 |
DMI2541 | 41 | 64 | 58 | 62 |
DMI2546 | 46 | 69 | 60 | 70 |
DMI2550 | 50 | 74 | 60 | 70 |
DMI2555 | 55 | 82 | 60 | 75 |
DMI2560 | 60 | 89 | 65 | 75 |
DMI2565 | 65 | 95 | 75 | 75 |
DMI2570 | 70 | 102 | 75 | 75 |
DMI2575 | 75 | 107 | 86 | 95 |
DMI2580 | 80 | 115 | 86 | 96 |
DMI2585 | 85 | 120 | 86 | 100 |
1" Square drive Single Hexagonal Impact Deep Sockets
Part No. | A/F Size | Socket End Dia | Drive End Dia | Broach Depth | BC Depth | Approx. OAL |
DMI2519D | 19 | 40 | 54 | 17 | 40 | 70 |
DMI2522D | 22 | 40 | 54 | 17 | 45 | 75 |
DMI2524D | 24 | 41 | 54 | 19 | 50 | 80 |
DMI2527D | 27 | 46 | 54 | 19 | 50 | 80 |
DMI2530D | 30 | 49 | 54 | 19 | 50 | 85 |
DMI2532D | 32 | 51 | 54 | 20 | 55 | 85 |
DMI2536D | 36 | 57 | 57 | 22 | 60 | 90 |
DMI2538D | 38 | 62 | 58 | 25 | 60 | 90 |
DMI2541D | 41 | 64 | 58 | 25 | 60 | 90 |
DMI2546D | 46 | 69 | 60 | 30 | 70 | 100 |
DMI2550D | 50 | 74 | 60 | 32 | 70 | 100 |
DMI2555D | 55 | 82 | 60 | 30 | 70 | 100 |
DMI2560D | 60 | 89 | 65 | 32 | 90 | 120 |
DMI2565D | 65 | 95 | 75 | 35 | 90 | 120 |
DMI2570D | 70 | 102 | 75 | 40 | 100 | 130 |
DMI2575D | 75 | 107 | 86 | 45 | 100 | 130 |
DMI2580D | 80 | 115 | 86 | 45 | 110 | 140 |
DMI2585D | 85 | 120 | 86 | 50 | 110 | 140 |
1.1/2" Square Drive Single Hexagonal Impact Standard Sockets
Part No. | A/F Size | Socket End Dia | Drive End Dia | Approx. OAL |
DMI4036 | 36 | 64 | 86 | 80 |
DMI4038 | 38 | 66 | 86 | 78 |
DMI4041 | 41 | 70 | 86 | 80 |
DMI4046 | 46 | 76 | 86 | 85 |
DMI4050 | 50 | 81 | 86 | 85 |
DMI4055 | 55 | 86 | 86 | 90 |
DMI4060 | 60 | 92 | 86 | 90 |
DMI4065 | 65 | 98 | 86 | 95 |
DMI4070 | 70 | 105 | 86 | 100 |
DMI4075 | 75 | 107 | 86 | 105 |
DMI4080 | 80 | 117 | 86 | 110 |
DMI4085 | 85 | 123 | 86 | 110 |
DMI4090 | 90 | 130 | 86 | 110 |
DMI4095 | 95 | 136 | 86 | 112 |
DMI40100 | 100 | 143 | 86 | 115 |
DMI40105 | 105 | 149 | 86 | 120 |
DMI40110 | 110 | 155 | 86 | 122 |
DMI40115 | 115 | 161 | 86 | 127 |
DMI40120 | 120 | 167 | 86 | 132 |
1.1/2” Square Drive Single Hexagonal Impact Deep Sockets
Part No. | A/F Size | Socket End Dia | Drive End Dia | Broach Depth | BC Depth | Approx. OAL |
DMI4036D | 36 | 64 | 86 | 22 | 63 | 105 |
DMI4038D | 38 | 66 | 86 | 22 | 63 | 105 |
DMI4041D | 41 | 70 | 86 | 22 | 68 | 110 |
DMI4046D | 46 | 76 | 86 | 25 | 73 | 115 |
DMI4050D | 50 | 81 | 86 | 28 | 73 | 115 |
DMI4055D | 55 | 86 | 86 | 30 | 83 | 125 |
DMI4060D | 60 | 92 | 86 | 32 | 88 | 130 |
DMI4065D | 65 | 98 | 86 | 38 | 93 | 135 |
DMI4070D | 70 | 105 | 86 | 40 | 98 | 140 |
DMI4075D | 75 | 107 | 86 | 45 | 103 | 145 |
DMI4080D | 80 | 117 | 86 | 48 | 108 | 150 |
DMI4085D | 85 | 123 | 86 | 48 | 113 | 155 |
DMI4090D | 90 | 130 | 86 | 50 | 113 | 160 |
DMI4095D | 95 | 136 | 86 | 52 | 123 | 170 |
DMI40100D | 100 | 143 | 86 | 55 | 130 | 180 |
DMI40105D | 105 | 149 | 86 | 60 | 140 | 190 |
DMI40110D | 110 | 155 | 86 | 62 | 145 | 195 |
DMI40115D | 115 | 161 | 86 | 65 | 147 | 197 |
DMI40120D | 120 | 167 | 86 | 70 | 153 | 203 |
